高倍工具金相视频影像检测系统 CTS-500T

高倍工具金相视频影像检测系统

性能特点

■ 创新图像处理技术，获得更精细的动态图像，测量数据直接发送至Aout CAD中，测量数据及时传输到Word/Excel，以便实时分析，强大的元素测量功能。

■ 全新的光路设计无限远校正光学系统，光效率更高，采用长寿命LED光源，提供出色的图像质量。

技术参数

配置		CTS-500T
测量范围(mm)	X	400
	Y	300
	Z	150
工作台 (mm)	铝合金台面	600*450
	玻璃台面	450*350
	承重	15Kg
影像及测量系统	CCD	1/2"高分辨率彩色相机
	光学系统	无限远色差校正光学系统
	三目观察筒	三目观察筒（分光比50：50），1XCTV接口
	目镜	PL10X/22平场高眼点目镜
	物镜	5X物镜（明场无限远，DIC）， 5X/0.13 WD10.8mm
		10X物镜（明场无限远，DIC），10X/0.25 WD10.0mm
		20X物镜（明场无限远，DIC），20X/0.40 WD4.0mm
		50X物镜（明场无限远）， 50X/0.55 WD7.9mm
显示分辨率		0.0005mm
测量精度	X/Y轴	（3+L/200）um
	Z轴(选配)	（5+L/200）um
	重复性	2um
调焦系统	手动	Z轴行程150mm，粗微同轴，最小调节精度2um
照明系统		反射：5W白色LED照明可选（柯勒照明系统，24V/150W光钎冷光源）
照明系统		透射：5W白色LED，
偏光装置		含直偏、检偏器
台式电脑		戴尔商务电脑一套（主机+高清显示器）
测量软件		二维几何量测量功能主要包括：两点间距离、点到直线的距离、角度、圆心距；十字线显示，
校正片		0.01mm
电源		90～240V电压，50HZ
仪器重量		320Kg、
可供附件		0.5X CTV接口（0.65X、1X接口可选）
		DIC微分干涉片（可选件）
		100X物镜（明场无限远）， 100X/0.80 WD2.1mm选配

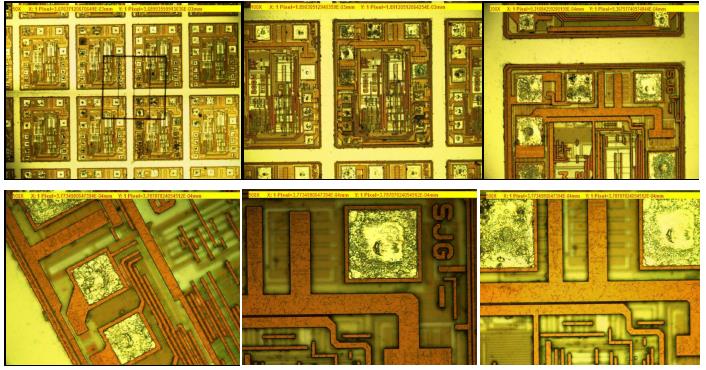

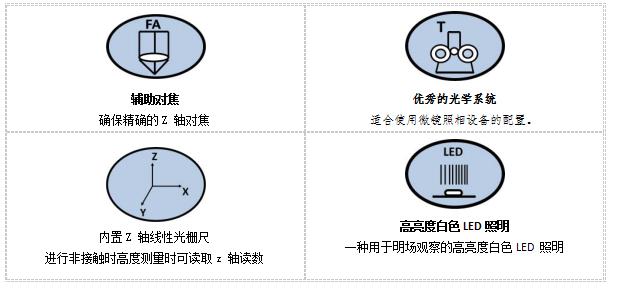

辅助对焦（FA）
全系配置辅助对焦模块，最大限度的减少Z轴测量时因操作人员不同导致的人为误差。

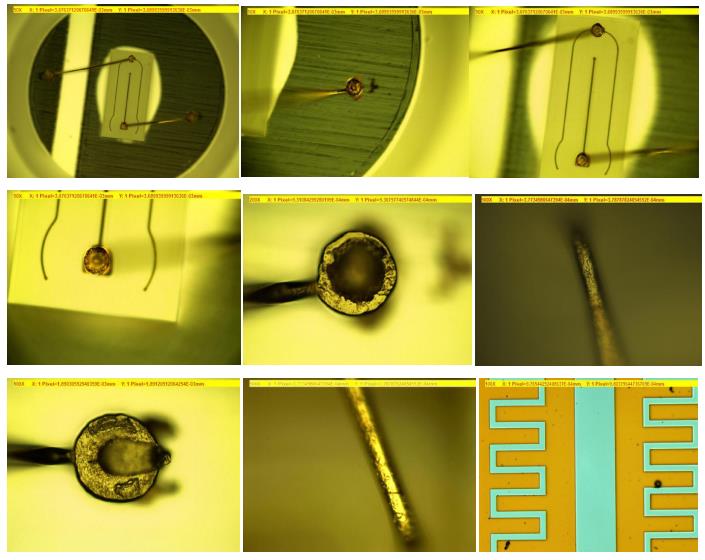

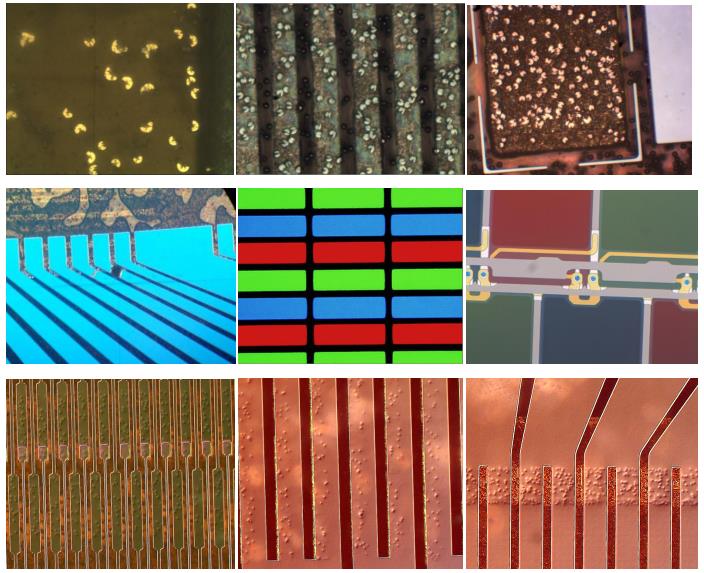

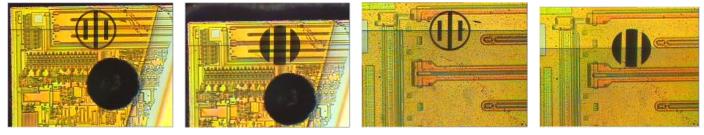

采用自主研发的分光棱镜辅助对焦（FA）提供更锐利的图案，可在z 轴测量期间提供精确对焦。对于不同物镜焦深差异和不同测量人员导致的测量误差被降至最低。
